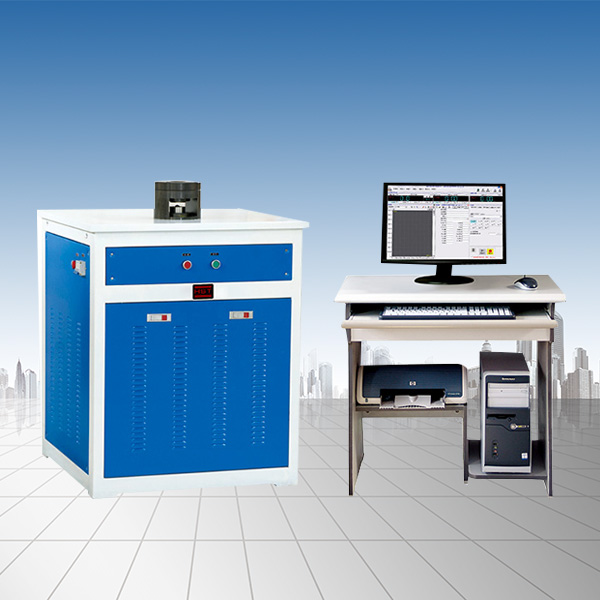

程控板材杯凸黄瓜黄片APP下载

程控板材杯凸黄瓜黄片APP下载产品用途：

主要用于金属薄板和薄带的工艺性能试验，检验薄板和薄带的塑性变形性能。满足国标GB/T 4156-2007、ASTM E643-78《金属材料薄板和薄带埃里克森杯突试验》的要求,可根据GB5125-1985《有色金属冲杯试验方法》做冲杯试验，检验有色金属薄板的各向异性.

程控板材杯凸黄瓜黄片APP下载技术特点：
采用伺服电机带动减速机，夹紧时通过同步传动组件，带动伺服冲压系统同步向上，然后夹紧系统发讯，冲压系统自动冲压，测量系统同步自动测量板材变性值，当试样出现裂纹时，测量系统自动显示杯突值。杯突夹具为敞开式结构，便于观察板材是否出现裂纹。杯突夹具压模结构采用球窝自动调心结构，以保证试样夹紧时试样夹紧力受力均匀。
程控板材杯凸黄瓜黄片APP下载技术指标：

规格型号	BTW-300
可试钢板厚度	标准杯突试验：金属板0.2~5mm
杯突示值误差	±0.01mm
板材大宽度	180mm
深拉伸厚度	0.2-3mm
冲头大行程	120mm
夹紧活塞行程	19-21mm
大冲杯负荷	300kN
冲压力有效测量范围	6kN~300kN
大夹紧力	150kN
夹紧力相对误差	±2%
夹紧活塞行程	38mm
冲压力示值误差	±1%
冲压速度	0.01~100mm/min
试验模具规格（标准）	标准冲头规格：标准杯突冲头Sφ20±0.05mm、Sф15±0.05mm 垫模孔径：50mm（标准垫模孔径：33mm） 压模外径：120mm（标准压模外径：55mm） 标准压模孔径：Φ27±0.05mm；（非标定做）
试验模具规格（非标）	杯突冲头球径：Φ15±0.05mm 、Φ8±0.02mm、 Φ3±0.02mm 固定模孔径：Φ21±0.02mm 、Φ11±0.02mm 、Φ5±0.02mm Nakajima试验冲头：Sφ100±2mm
数显分辨率	0.001mm
显示内容	夹紧力、冲压力、位移及杯突值、速率，绘力-位移曲线
控制方式	计算机自动实现试验过程
